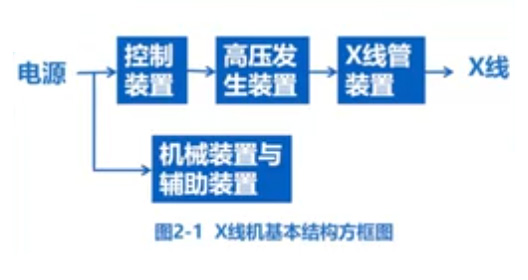

影像技术检查、设备管理。医用X线机分为诊断用X线机和治疗用X线机两大类。诊断用X线机的基本结构由X线发生装置和外围装置两大部分组成。X线机的基本结构是，电源-控制装置-机械装置与辅助装置-高压发生装置-X线管装置-X射线。主要人是产生X线，控制X线的穿透能力。辐射强度和曝光时间，根据临床检查需要配装的各种机械装置。
X线机按最大输出功率、高压变压器工作频率、应用范围等可分为多种类型。按X线管标称功率分类，如10kW、20kW等;按管电流大小分类，小型（200mA以下）、中型（200~500mA）、大型（500mA以上）。诊断用X线机按高压变压器工作频率的高低可分为:工频（50Hz/60Hz）中频（400Hz~20kHz）高频（大于20kHz）。普通摄影X线机及其附属装置，X线管组件支持装置。X线管组件支持装置从结构上可以分为落地式、悬吊DR、C形臂式等几种形式。

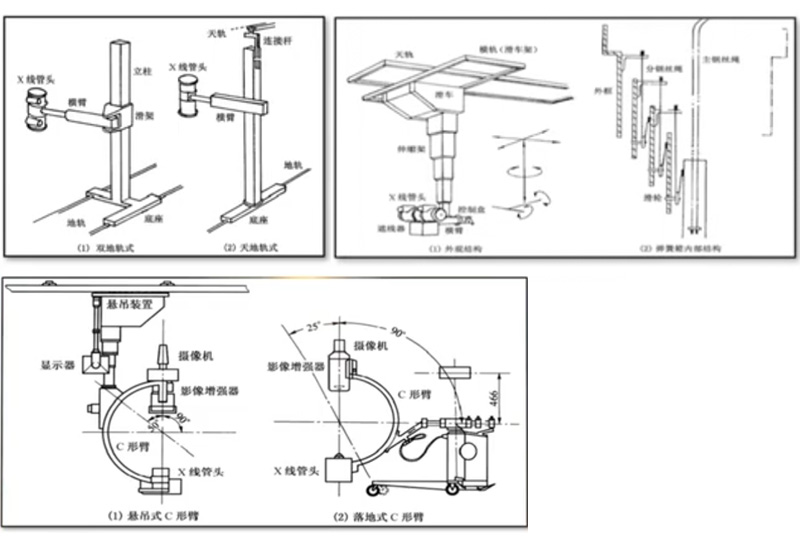

落地式:分为双地轨式X线管组件支持装置、天地轨式X线管组件支持装置和摄影床一体化式X线管组件支持装置。双地轨式X线管组件支持装置:立柱由两条地轨支持，立柱固定在底座上，底座在双地轨上滑动，带动立柱和X线管组件在双轨道上纵向水平移动。这种立柱支持方式对机房高度无特殊要求，安装方便，缺点是地面轨道较多，显得不整洁。天地轨式X线管组件支持装置:立柱由一条地轨和一条天轨支持，其主体由立柱和连接杆组成。连接杆可上下伸缩，以在一定范围内适应不同高度的房间。天轨不承重，只起支持作用，安装不太复杂，应用较多。这种结构形式地面上只有一条轨道，较为整洁。悬吊式X线管组件支持装置与前面落地式X线管组件支持装置相比，结构复杂、安装难度较大、相对成本较高，但它能充分利用机房上部，具有运动灵活、操作方便、运用范围广的特点，所以特别适用于多功能X线摄影。悬吊式X线管组件支持装置由固定纵向天轨、移动横轨、滑车、伸缩架、横臂、控制盒和X线管组件等组成。为适应各种不同X线特殊检查而设计的，名称因其形状而来。C形臂的一端装X线管头和遮线器，另一端装摄影转换和记录装置如影像增强器、电视摄像机、点片照相机和电影摄像机等。C形臂式可以和悬吊臂式的装置结合，组成悬吊式C形臂支持装置可以与专用底座结合成落地式C形臂支持装置。
